隔膜压力表能适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合,应必须采用由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。

 隔膜压力表主要用于石油化工、制碱、化纤、染化、制药、食品和制酷等工业部门生产过程中测量流体介质压力之用。
结构原理
当测量介质的压力P作用于隔膜,则隔膜产生变形[2],压缩压力仪表测压系统的密封液,使其形成P-△P的压力。当隔膜的刚性足够小时,则△P也很小,压力仪表测压系统形成的压力就近于测量介质的压力。
二、隔膜压力表主要技术指标
温度特性
  由于隔膜压力表系统由填充了密封液作为传递压力的介质,则由于密封液的温度体膨胀系数,使压力仪表随受压部温度升高而示值也升高,其温度影响量与密封液体膨胀系数,隔膜刚度以及受压部温度有关,尤其对于低量程的压力仪表,则影响更明显。一般受压部温度误差规定不大于0.1%/℃。故隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量两者之和。
  1:精度等级 1.5级
  2:测量范围(Mpa)0~0.1 0~0.16 0~0.25 0~0.4 0~0.6(特殊规格请在订货时注明)
  3:隔膜材料 PTFE聚四氟乙烯薄板
  4:内部填充工作液(1)硅油
  (2)根据客户需求填充
  5:工作条件(1)温度环境温度 - 20~+[1]55℃
  被测介质温度- 20~+55℃
  (2)工作压力静负荷:用至测量上限值的3/4
  交变负荷:用至测量上限值的2/3
  短时压力:用至测量上限值
  6:连接尺寸(1)螺纹连接:M20*1.5(G3/8″ G1/2″)
  (2) 法兰连接 A:机械工业部标准JB81-5 《平焊钢法兰》
  B:化学工业部标准《耐酸平焊钢法兰》
  C:本公司法兰标准
  D:根据用户需求定制
  7:知识仪表外径(φ75mm) φ100mm
  8:型号及形式
  产品型号连接形式使用范围
  YTP-75S 螺纹连接用于测量强腐蚀性介质的压力。如:氯气,盐酸,硝酸等。
  YTP-100S 螺纹连接同上
  YTP-75SF 法兰连接用于腐蚀性强烈,粘度较大,易结晶介质的压力
  YTP-100SF 法兰连接同上
  三、隔膜压力表液位差的说明

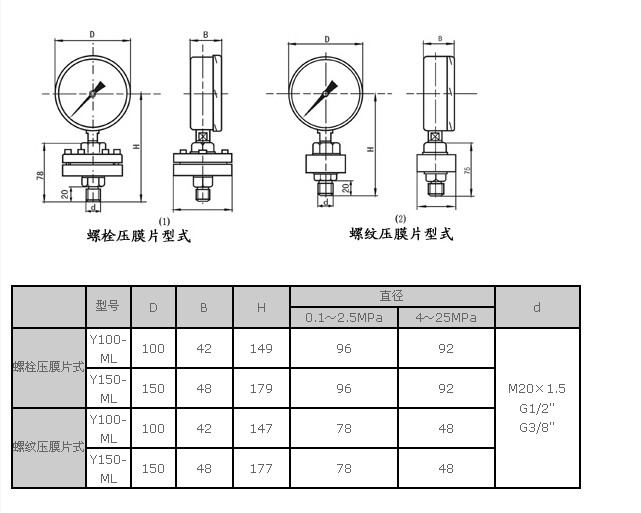

   尤其对于带软连接管的隔膜压力表,由于受压部与通用型压力表安装位置不同,会产生如图所示的液位差的影响量△P。
四、隔膜压力表的耐蚀性的说明
   隔膜压力表的耐蚀性可通过合适的选择与测量介质接触部分的隔膜,法兰及密封垫圈的材料来保证。
  隔膜材料:0Crl7Nil2Mo2(316);蒙乃尔合金(Cu30Ni70);哈氏合金(H276C);钽(Ta)及氟塑料(F4)。
  法兰材料:不锈钢0Crl7Nil2M02(316);不锈钢内衬氟塑料(316+F4)。
  密封垫圈材料:丁腈橡胶;氟橡胶;硅橡胶及氟塑料。
  五、隔膜压力表的型号标记示例介绍
  标记1;Y-100B/SR/MF(A)316/4MPa/50-4.0HGJ46
  通用仪表为Y-100B不锈钢压力表,连接式为SR散热式,采用敞开凸面法兰MF隔离器(法兰)材料为碳钢,膜片材料为316不锈钢,测量范围0~4MPA,法兰标50-4.0HGJ46
  标记2;YSG-2/ZMG(B)哈/1MPa/20-4.0Hgj47
  通用仪表为YSG-2电感压力变送器,连接形式为直接。采用工字型法兰MG,隔离器(法兰)材料为1CR18Ni9,膜片材料为哈式合金,测量范围0~1MaA,法兰标准为20-4.0HGJ47 .
六、订货须知
  1、订货时请注明型号,名称,测量范围,接头螺纹尺寸,精度等级。
  2、如有特殊要求,请在订货时详细说明。
  隔膜压力表的隔膜材质的选择:对强酸类介质应该选用HC HB TA 膜片,更好要衬四氟,对强碱类要用316L膜片就可以了。

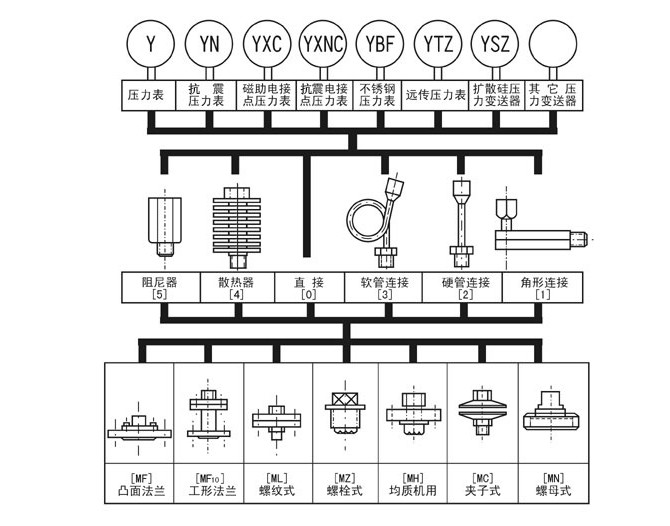

选型标示:

□---选配压力表型号

□---隔膜膈离器型式

L-螺纹式(≤60MPa)

F-法兰式(≤25MPa)

F10-工字形法兰式(≤4MPa)

C-夹子式(0.1~2.5MPa)

N-螺母式(0.1~2.5MPa)

Z-螺栓式(1~25MPa)

H-均质机用(10~60MPa)

□---连接的代号

0)直接(被测介质温度<80℃)

1)角形(被测介质温度<150℃)

2)硬管(被测介质温度<200℃)

3)软管(1米.2米.4米.6米)

4)散热器(被测介质温度<200℃)

5)阻尼器

□---膜片材料

316.316L,哈氏合金,蒙抗尔合金、钽片、氟塑料

□---测量范围

□---法兰标准代号

□ML螺纹式隔离器型式仪表型式
