●概述

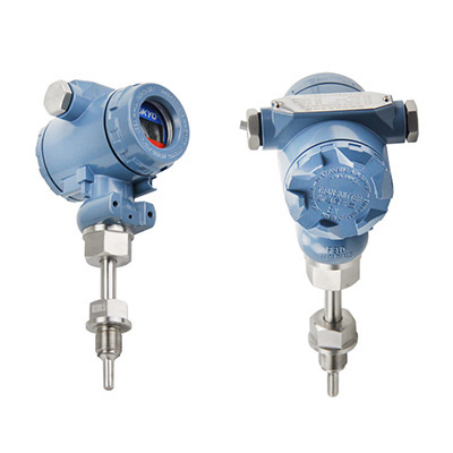

HB系列一体化温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把 -200~+1600 ℃
范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS
等，实现对温度的测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。
●特点
超小型（模块φ44×18 ）一体化，通用性强
二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
机械保护 IP65 。
采用热电偶温变，可免用补偿导线，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装
防爆等级： dIIBT4 、 dIIBT5 。
防护等级： IP54
●技术指标
| 类 别 HB模块式温变 HB一体化温变 准 确 度 0.2%F.S 0.5%F.S 输 入 热电偶： B 、 S 、 T 、 K 、 J 热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50 输 出 二线制 4-20mA DC 使用温度 -25-85 ℃ （一体化 LCD 表头时 0-60 ℃ ） 温度影响 ≤0.05%/ ℃ 湿 度 5-95%RH 现场显示 无 3 1/2LED 3 1/2LCD 0- 等分刻度 显示精度 无 数字式： 0.5 级 指针式： 2.0 级 负载能力 < 600 Ω （额定负载 250 Ω ） 外形尺寸 44×18 70 ×100（中继器） |
●选型方法
型号 |
类别 |
感温元件 材料 |
现场显示 |
安装固定 方式 |
接线盒 形式 |
保护管 |
隔爆标志 |
内芯结构 |
保护管特征 |
说 明HB |
HB |
温度变送器 | |||||||||
R |
热电偶 | |||||||||
Z |
热电阻 | |||||||||
M |
镍铬硅-镍铬{ N } | |||||||||
N |
镍铬-镍硅 { K } | |||||||||
E |
镍铬-铜镍 { E } | |||||||||
F |
铁-铜镍{ J } | |||||||||
C |
铜-铜镍{ T } | |||||||||
P |
铂 {Pt100} | |||||||||
C |
铜 {Cu50} | |||||||||
Y |
现场液晶显示 | |||||||||
1 |
无固定装置 | |||||||||
2 |
固定螺纹 | |||||||||
3 |
活动法兰 | |||||||||
4 |
固定法兰 | |||||||||
5 |
活络管接头式 | |||||||||
6 |
固定螺纹锥形式 | |||||||||
7 |
直形管接头式 | |||||||||
8 |
固定螺纹管接头式 | |||||||||
9 |
活动螺纹管接头式 | |||||||||
2 |
防喷式 | |||||||||
3 |
防水式 | |||||||||
4 |
防爆式 | |||||||||
0 |
Ф16 | |||||||||
1 |
Ф12 | |||||||||
2 |
Ф16高铝质管 | |||||||||
3 |
Ф20高铝质管 | |||||||||
B |
隔爆 | |||||||||
无 |
普通元件 | |||||||||
K |
铠装元件 | |||||||||
F |
防腐型 | |||||||||
N |
耐磨型 | |||||||||
HB |
R |
N |
Y |
2 |
4 |
0 |
B |
K |
F |
典型型号选型 |
