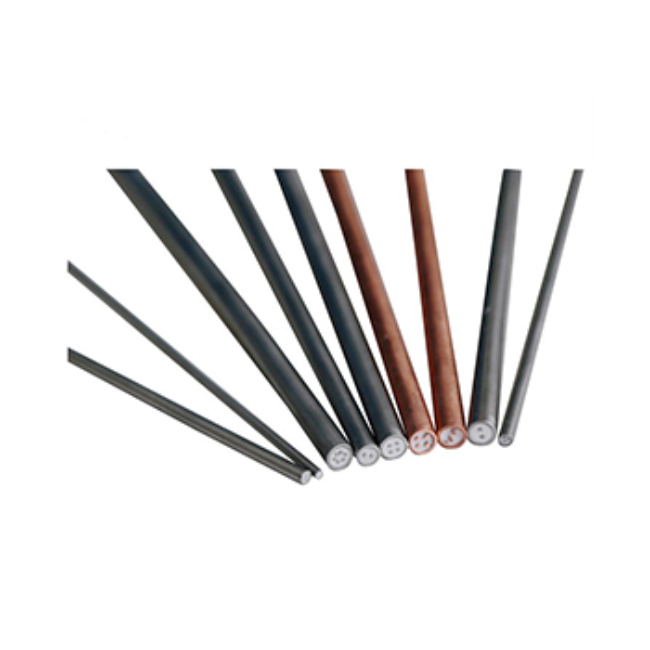

无机矿物质绝缘电缆(防火电缆)
无机矿物质绝缘电缆材料是由纯镣丝或铜丝、无机矿物绝缘物和金属套管三者组合加工而制成的坚实的组合体， 适用于高温环境中(200°C〜1000°C使用，可以在耐腐蚀性环境中、火焰、金属溶液和液体浸泡等恶劣条件下用作延 长电缆。
订货注意事项

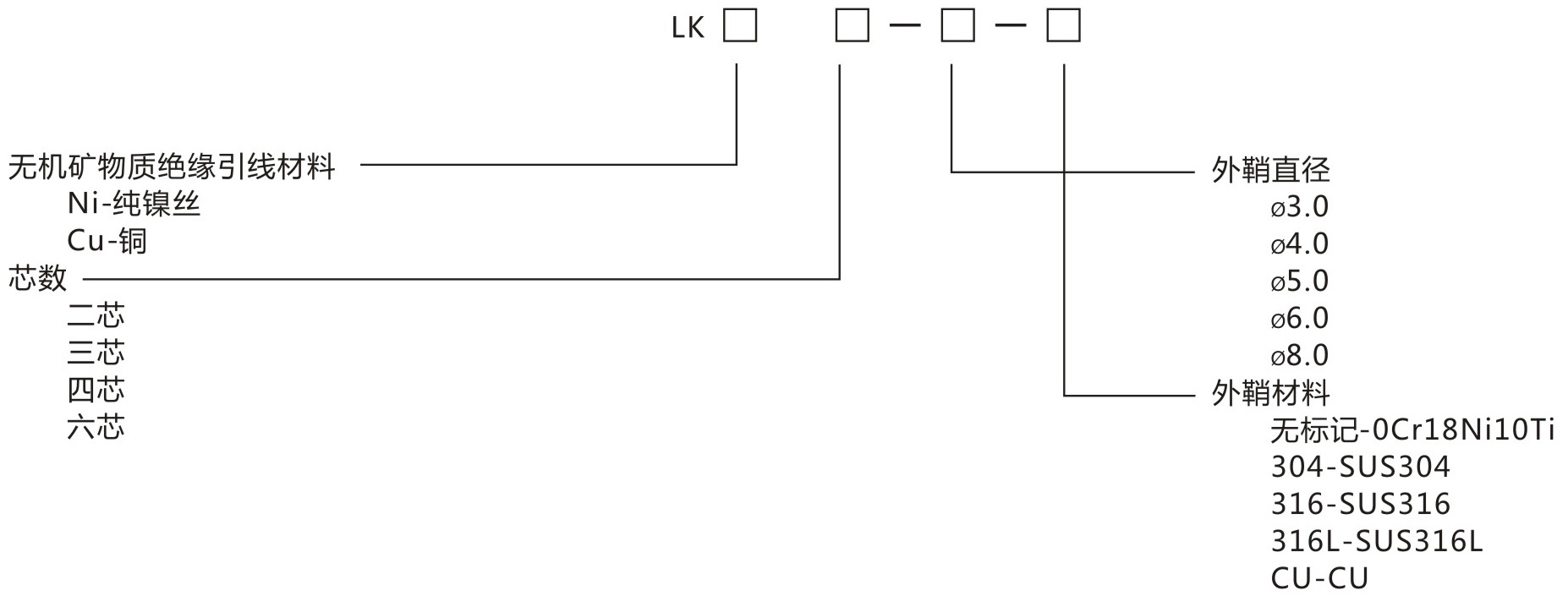

在合同或订货单上必须注明无机矿物质绝缘引线材料、内芯数、外鞘直径、外鞘材料。 举例
无机矿物质绝缘电缆镣引线材料，三芯，外径3.0mm ,外鞘材料SUS316。
标注为：无机矿物质绝缘电缆Ni-三芯-03.0-316
外鞘套管(mm) | 芯线名义直径(mm) | 外鞘材料 | 长度 |
外径 | 名义壁厚 | 纯镣丝 | 铜丝 |
Ø3.0 | 0.38-0.48 | 0.38-0.42 |
| 0Cr18Ni10Ti SUS304 SUS316 SUS316L CU | 90 |
Ø3.2 | 0.48-0.58 | 0.39-0.43 |
| 90 |
Ø4.0 | 0.52-0.62 | 0.50-0.60 |
| 80 |
Ø4.8 | 0.73-0.83 | 0.58-0.68 |
| 60 |
Ø5.0 | 0.78-0.88 | 0.60-0.70 |
| 50 |
Ø6.0 | 0.98-1.08 | 0.70-0.80 | 0.80-0.9 | 40 |
Ø6.4 | 1.05-1.15 | 0.73-0.83 |
| 30 |
Ø8.0 | 1.30-1.44 | 0.80-1.10 | 0.80-0.9 | 20 |
无机矿物质绝缘热电阻引线电缆参考比重表
内芯材料 | 规格 | SUS304,SUS316 |
二芯 | 三芯 | 四芯 | 六芯 |
纯镣丝 | Ø3.0 |
| 0.045 | 0.039 | 0.040 |
Ø3.2 |
| 0.051 | 0.046 | 0.046 |
Ø4.0 |
| 0.075 | 0.074 | 0.074 |
Ø4.8 |
| 0.108 | 0.105 | 0.107 |
Ø5.0 |
| 0.116 | 0.113 | 0.115 |
Ø6.0 |
| 0.180 | 0.164 | 0.163 |
Ø6.4 |
| 0.203 | 0.204 | 0.191 |
Ø8.0 |
| 0.297 | 0.363 | 0.301 |
铜丝 | Ø6.0 | 0.159 |
|
|
|
Ø8.0 | 0.280 |
|
|
|
