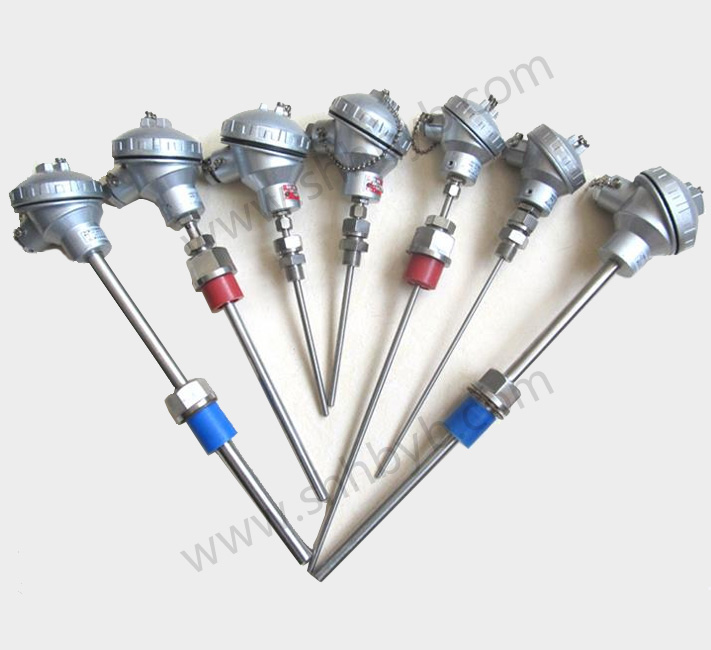

WZ口系列工业热电阻一般由感温元件、过渡引线、绝缘管、保护管、接线盒、安装固定装置等部分组成，通常与显示仪表、记录仪和电子调节器配套使用，它可以对－200~650℃范围内的液体、蒸气和气体介质以及固体表面的温度进行测量和调控。工业热电阻具有灵敏度高、稳定性好等特点而广泛应用。若配耐蚀保护管。还可以在腐蚀性介质中使用。
本所生产两大类装配热工业温度计：符合专业标准JB／T8622－1997（等效于国际电工委员会IEC751－83标准）的Pt100、Pt10铂热电阻和符合专业标准JB／T8623－1997的Cu50、Cu100铜热电阻。
■ 主要技术指标● 装配热电阻量程规格
热电阻类虽 | 分度号 | 测温范围 | 精度等级及允差(℃) |
WZP铂电阻 | Pt100 | -200~500℃ | A级：±(0.15+0.002︱t︱) |
Pt10 | -200~650℃ | ||
WZC铜电阻 | Cu50 | -50~150℃ | ±(0.30+0.006︱t︱) |
Cu100 |
注： ︱t︱为湿度计实测湿度的值；
A级精度不适合于二级制，温度计应每年检定一次。
● 电阻值
分度号 Pt100 A级： R0＝100±0.06Ω
B级： R0＝100±0.12Ω
分度号 Pt10 R0＝10±0.012Ω
分度号 Cu50 R0＝50±0.05Ω
分度号 Cu100 R0＝100±0.10Ω
● 热响应时间
热电阻热响应时间应符合有关规定或协议规定
● 热电阻公称压力
一般指在常温下，保护管所能承受外压（静压）而不破裂，试验压力一般采用公称压力的1.5倍。容许的公称压力不仅与保护管的材料、直径、壁厚有关，还与其结构形式、安装方法、插入深度以及介质的流速有关。热电阻公称压力应符合有关规定或协议规定。
● 热电阻的最小插入深度
一般不小于300mm，（特殊产品除外）。
● 绝缘电阻
常温绝缘电阻的试验电压一般取直流50V或100V。环境温度在15~35℃范围内，相对湿度不大于80％，常温绝缘电阻应不小于100MΩ。
● 自然影响
热电阻允许通过的更大测量电流5mA，由此引起的温升不大于0.3℃.
■ 型号表示
 |
● 保护管材质
工业热电阻保护管类别
代号 | A | B | E | I | 备注 |
材质 | 20#碳钢 | 1Cr18Ni9Ti | 316L | 耐蚀合金 | 20#碳钢无锥形管 |
● 规格尺寸
 |
● 型号规格
a、无固定装置式热电阻
热电阻类别 | 产品型号 | 分度号 | 测温范围 | 直径 | 热响应时间 |
单支铂电阻 | WZP－120 | Pt100 | -200~500 | φ16 | ＜90 |
WZP－121 | φ12 | ＜45 | |||
WZP－130 | φ16 | ＜90 | |||
WZP－131 | φ12 | ＜45 | |||
双支铂电阻 | WZP2－120 | Pt100 | -200~500 | φ16 | ＜90 |
WZP2－121 | φ12 | ＜45 | |||
WZP2－130 | φ16 | ＜90 | |||
WZP2－131 | φ12 | ＜45 | |||
铜热电阻 | WZC－120 | Cu50 | -50~150 | φ12 | ＜120 |
WZC－130 |
注：括号内作特殊规格定货。
型号120、121为防溅接线盒，型号130、131为防水接线盒。
b．固定螺纹式电阻
固定螺纹式热电阻型号规格
热电阻类别 | 产品型号 | 分度号 | 测温范围 | 直径 | 热响应时间 |
单支铂电阻 | WZP－220 | Pt100 | -200~500 | φ16 | ＜90 |
WZP－221 | φ12 | ＜45 | |||
WZP－230 | φ16 | ＜90 | |||
WZP－231 | φ12 | ＜45 | |||
双支铂电阻 | WZP2－220 | Pt100 | -200~500 | φ16 | ＜90 |
WZP2－221 | φ12 | ＜45 | |||
WZP2－230 | φ16 | ＜90 | |||
WZP2－231 | φ12 | ＜45 | |||
铜热电阻 | WZC－220 | Cu50 | -50~150 | φ12 | ＜120 |
WZC－230 |
注： 括号内作特殊规格定货。
型号220、221为防溅接线盒，型号230、231为防水接线盒。
一般M0＝27×2mm，如选用M0＝G3/4"的固定螺纹应特别注明，即WZP口－220A。
c．活动法兰式热电阻
活动法兰式热电阻型号规格
热电阻类别 | 产品型号 | 分度号 | 测温范围 | 直径 | 热响应时间 |
单支铂电阻 | WZP－320 | Pt100 | -200~500 | φ16 | ＜90 |
WZP－321 | φ12 | ＜45 | |||
WZP－330 | φ16 | ＜90 | |||
WZP－331 | φ12 | ＜45 | |||
双支铂电阻 | WZP2－320 | Pt100 | -200~500 | φ16 | ＜90 |
WZP2－321 | φ12 | ＜45 | |||
WZP2－330 | φ16 | ＜90 | |||
WZP2－331 | φ12 | ＜45 | |||
铜热电阻 | WZC－320 | Cu50 | -50~150 | φ12 | ＜120 |
WZC－330 |
注： 括号内作特殊规格定货。
型号320、321为防溅接线盒，型号330、331为防水接线盒。
d、固定法兰式热电阻
固定法兰式热电阻型号规格
热电阻 | 产品型号 | 分度号 | 测温范围 | 直径 | 热响应时间τ0.5(秒) |
单支 | WZP-420 | Pt100 | -200~500 | φ16 | ＜90 |
WZP-421 | φ12 | ＜45 | |||
WZP-430 | φ16 | ＜90 | |||
WZP-431 | φ12 | ＜45 | |||
双支 | WZP2-420 | Pt100 | -200~500 | φ16 | ＜90 |
WZP2-421 | φ12 | ＜45 | |||
WZP2-430 | φ16 | ＜90 | |||
WZP2-431 | φ12 | ＜45 | |||
铜热 | WZC-420 | Cu50 | -50~150 | φ12 | ＜120 |
WZC-430 |
固定法兰型号规格对照表(mm)
产品型号 | 固定法兰盘规格 | |||
D0 | D1 | D2 | φH | |
WZP口-4口0 | φ105 | φ75 | φ55 | φ16 |
WZP口-4口1 | φ95 | φ65 | φ45 | φ16 |
WZP口-4口0 | φ105 | φ75 | φ55 | φ16 |
WZP口-420A | φ95 | φ65 | φ36 | φ16 |
注： 括号内作特殊规格定货。
型号420、421为防溅接线盒，型号430、431为防水接线盒。
选用D0＝φ95、D1＝φ70、D2＝φ36、H＝10的固定法兰盘应特别注明，即WZP口-420A。
e、固定螺纹锥形保护管式铂电阻
固定螺锥纹锥形保护管式铂电阻型号规格
热电阻类别 | 产品型号 | 分度号 | 测温范围 | 热响应时间 |
单支铂电阻 | WZP－620、621 | Pt100 | -200~500 | ＜90 |
WZP－620A、621A | ＜45 | |||
WZP－630、631 | ＜90 | |||
双支铂电阻 | WZP2－620、621 | Pt100 | -200~500 | ＜90 |
WZP2－620A、621A | ＜45 | |||
WZP2－630、631 | ＜90 |
注： 括号内作特殊规格定货。
型号620、621为防溅接线盒，型号630、631为防水接线盒；630、631为采用深盲孔技术加工保护管。
一般M0＝33×2mm，如选用M0＝G1"的固定螺纹锥形保护管应特别注明，即WZP口-62口A。
f、专用热电阻
269型下径型号对照表
产品型号 | 直径d(mm) |
WZP－269 | φ16 |
WZP2－269 | φ16 |
WZC－269 | φ12 |
专用热电阻型号规格
型号 | 分度号 | 保护管材质 | 热响应时间 | 测温范围 | 规格（mm） | |
总长L | 插深l | |||||
WZP-269 | Pt100 | 1Cr18Ni9Ti | ＜30 | -200~300 | 160 | 75 |
WZC-269 | Cu50 | 黄铜:H62 | ＜120 | -50~100 | ||
1Cr18Ni9Ti | ＜120 | |||||
WZP-270 | Pt100 | 1Cr18Ni9Ti | ＜10 | -200~250 | 95 | 40 |
WZC-270 | Cu50 | 1Cr18Ni9Ti | ＜45 | -50~150 | ||
WZP-280 | Pt100 | 1Cr18Ni9Ti | ＜30 | -200~300 | 175 | 75 |
注： 括号内作特殊规格定货
WZP口－269直径d=φ16mm；WZC口－269直径d=φ12mm。
WZP口口－269、WZP口口－270型的螺栓为四方螺栓。
