无机矿物质绝缘热电偶电缆（材料）（简称铠装热电偶电缆）
铠装热电偶电缆材料是由偶丝、无机矿物绝缘
物和金属套管三者组合加工而制成的坚实的组合 体，它是制造铠装热电偶的关键材料，广泛应用于 各个工业部门和科技领域。
特点：外径小，热响应时间快，可弯曲、使用 寿命长、气密性好、测温范围广、耐高压、抗震 动，安装管线狭窄、弯曲的条件下使用。
热电偶铠材：K、N、E、J、T、S、R、B型，可单支,可双支，外鞘直径中0.5~<P12.7,外鞘材料多种，适用于各种场合,精度等级：0.4%t、0.75%t、1.5%t,适用温度-200°C~1300°C可选。
订货注意事项

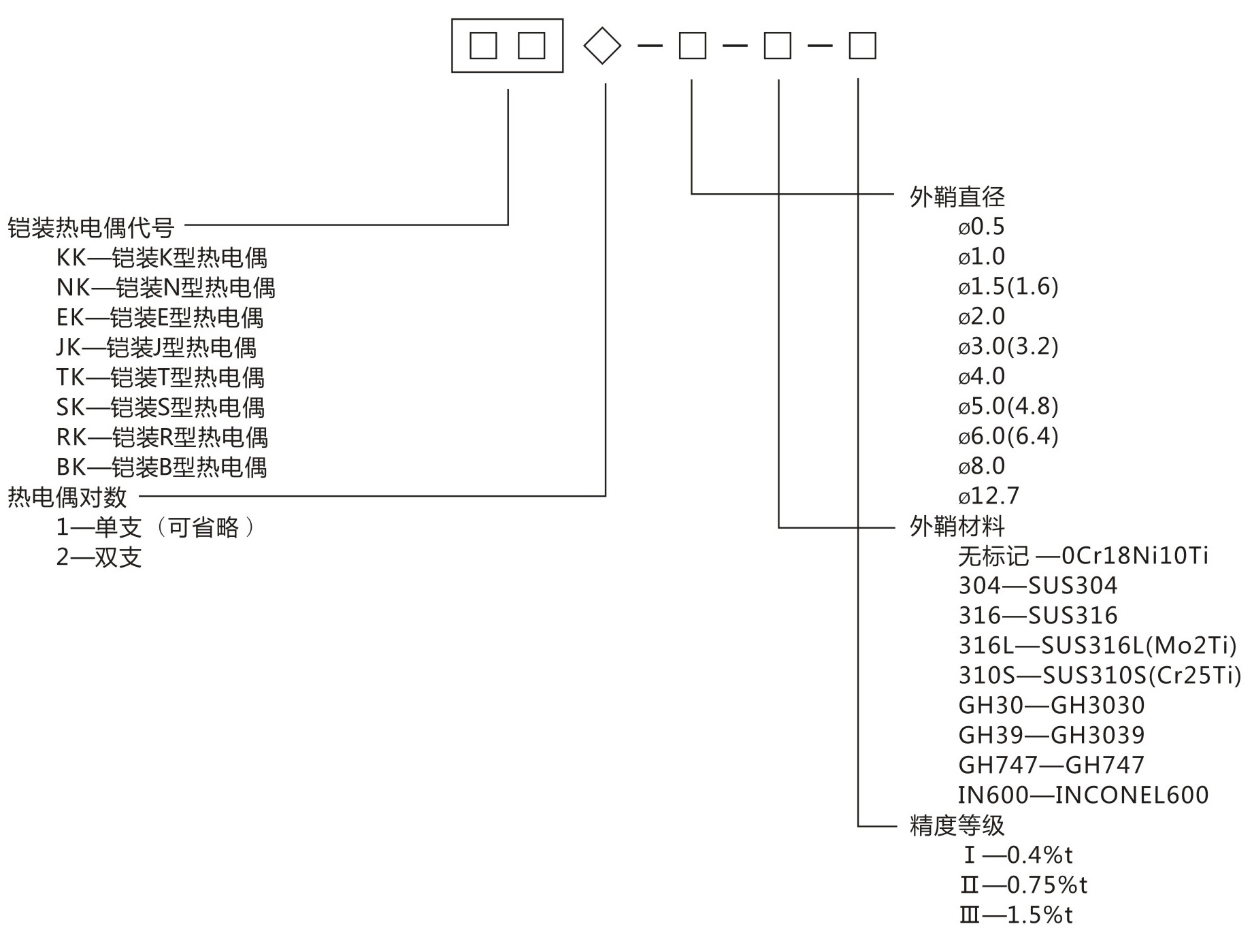

在合同或订货单上必须注明铠装热电偶代号、热电偶对数、外鞘直径、外鞘材料、精度等级。
举例:铠装镣铭一镣铝热电偶材料，单支,外径3.0mm,外鞘材料SUS316, I级精度。 标注为：KK- 03.0-316-1

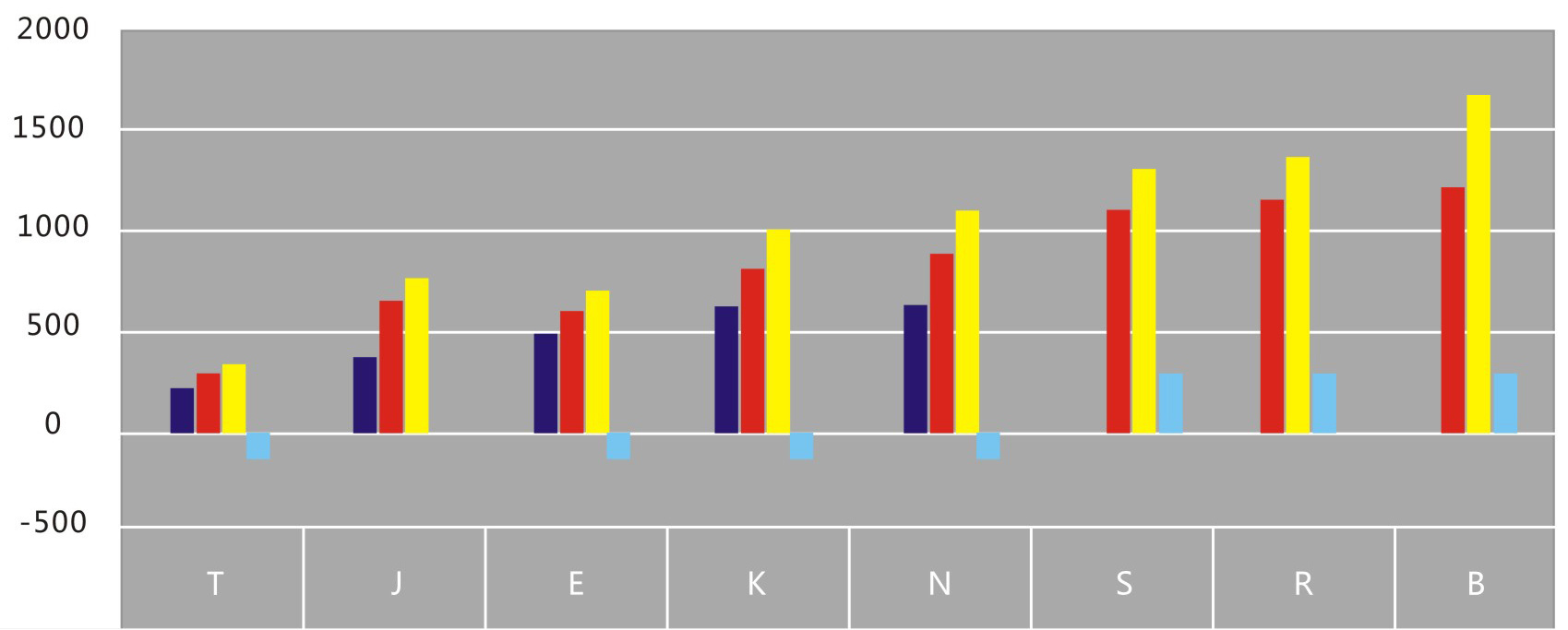

外径Outer diam < 2mm | 100 | 400 | 500 | 600 | 600 |
| https://m2cdn.fastindexs.com/npmanager/static/img/ai-nofont.a9cda5e139ce27fc8072d2591ff3e34b.png |
|
外径Outer diam < 6mm | 200 | 600 | 700 | 800 | 900 | 1100 | 1150 | 1200 |
3 外径Outer diam < 8mm | 350 | 700 | 800 | 1000 | 1100 | 1300 | 1350 | 1600 |
更低温度Lowest temperature | -200 | 0 | -200 | -200 | -200 | 300 | 300 | 300 |
T 铜-康铜 Cu-Konstantan J 铁-康铜 Fe-Konstantan E 镣铭-康铜 Ni Cr-Konstantan K 镣铭-镣铝 Ni Cr-Ni
N 镣铭硅-镣硅 NiCrSi-NiSi S 钳緒 10 - 伯 Pt Rh 10-Pt R 钳緒 13-钳 Pt Rh 13-Pt B 钳緒 30-钳緒 6 Pt Rh 30-Pt Rh 6
允差
名称 | 分度号 | 允差等级 |
I | II | III |
允差值土 | 测温范围°C | 允差值± | 测温范围°C | 允差值± | 测温范围°C |
镍铬 -镍硅 | K | 1.5°C 或 0.4%t | -40~1000 | 2.5°C 或 0.75%t | -40~1000 | 2.5°C 或 0.75%t | -200~40 |
镍铬硅-镍硅 | N | -40~1100 | -40~1100 | -200~40 |
镍铬-康铜 | E | -40 ~ 800 | -40 ~ 800 | -200~40 |
铁-康铜 | J | -40~750 | -40~750 |
|
铜-康铜 | T | 0.5°C 或 0.4%t | -40-350 | 1°C 或 0.75%t | -40~350 | 1°C或 0.75%t | -200 ~ 40 |
铂铑10-铂 | S | 1°C或 1± (t-1100) x0.003 | 0-1600 | 4°C 或 1.5%t | 0~1600 |
|
|
铂铑13-铂 | R | 0-1600 | 0~1600 |
铂铑30-铂铑6 | B |
|
| 600~1700 | 4°C或 1.5%t | 600~1700 |
产品名称 | 代号 | 分度号 | 套管材料 | 外径 | 参考使用温度 |
镍铬-镍铝 | KK | K | 0Cr18Ni10Ti(SUS304) Mo2Ti(SUS316L) | 0.5-1.0 | 400 |
1.5-3.2 | 600 |
4.0-8.0 | 800 |
Crl5Ti(SUS310S) GH3030 GH3039 INCONEL600 INCOLOY800 | 0.5-1.0 | 500 |
1.5-3.2 | 800 |
4.0-6.4 | 900 |
8.0-12.7 | 1000 |
镍铬硅-镍硅 | NK | N | 0Cr18Ni10Ti(SUS304) Mo2Ti(SUS316L) | 1.5-1.0 | 400 |
1.5-3.2 | 600 |
4.0 〜8.0 | 800 |
Crl5Ti(SUS310S) GH3030 GH3039 INCONEL600 INCOLOY800 | 0.5-1.0 | 500 |
1.5-3.2 | 800 |
4.0 ~ 6.4 | 900 |
8.0-12.7 | 1000 |
镍铬-康铜 | EK | E | 0Cr18Ni10Ti(SUS304) Mo2Ti(SUS316L) | 0.5-1.0 | 400 |
1.5-3.2 | 500 |
4.0 ~ 8.0 | 800 |
铁-康铜 | JK | J | 0Cr18Ni10Ti(SUS304) Mo2Ti(SUS316L) | 1.0 | 300 |
1.5-3.2 | 500 |
4.0-8.0 | 800 |
铜-康铜 | TK | T | 0Cr18Ni10Ti(SUS304) Mo2Ti(SUS316L) | 1.0 | -200~100 |
1.5-3.2 | 100~200 |
4.0-8.0 | 100~350 |
铂铑10-铂 铂铑13-铂 | SK RK | S R | Gh3030 INCONEL600 GH3039 GH747 | 2.0-4.8 | 1000 |
5.0-6.4 | 1050 |
8.0 | 1150 |
铂铑6 | 2.0-6.4 | 1200 |
铂铑30-铂铑6 | BK | B | Gh3030 INCONEL600 GH3039 GH747 | 2.0-4.8 | 1000 |
5.0-6.4 | 1080 |
8.0 | 1180 |
铂铑6 | 2.0-6.4 | 1300 |
无机矿物质绝缘热电偶电缆参照比重表
热电偶型号 | 规格 | 材质 |
SUS304,SUS316 | SUS310S,GH30,GH39,IN600,IN800 |
单支 | 双支 | 单支 | 双支 |
K,N,E,J,T | Ø1.0 | 0.006 |
| 0.0048 |
|
Ø1.5 | 0.010 |
| 0.010 |
|
Ø1.6 | 0.011 |
| 0.012 |
|
Ø2.0 | 0.019 |
| 0.018 |
|
Ø3.0 | 0.040 | 0.042 | 0.041 | 0.042 |
Ø3.2 | 0.046 | 0.049 | 0.045 |
|
Ø4.0 | 0.074 | 0.075 | 0.076 |
|
Ø4.8 | 0.102 | 0.107 | 0.106 |
|
Ø5.0 | 0.112 | 0.115 | 0.114 | 0.122 |
Ø6.0 | 0.154 | 0.169 | 0.169 | 0.171 |
Ø6.4 | 0.187 |
| 0.298 | 0.199 |
Ø8.0 | 0.282 |
| 0.302 | 0310 |
Ø12.7 | 0.750 |
|
|
|

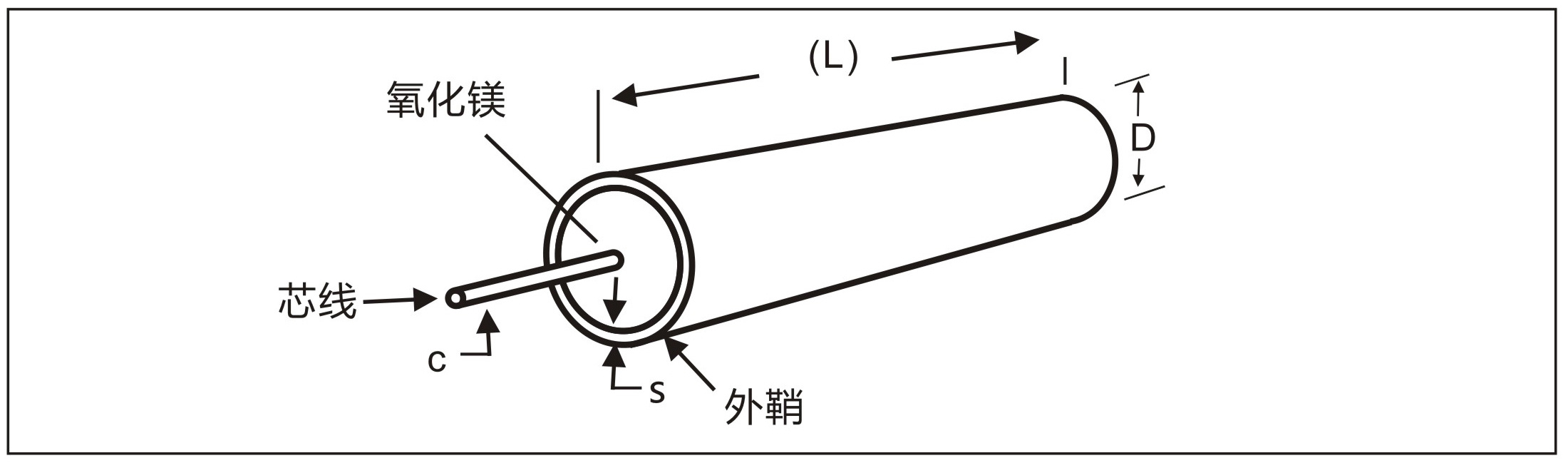

无机矿物质绝缘热电偶电缆材料尺寸规格
外鞘套餐(mm) | 偶丝名义直径(mm) | 套管材质 | 长度 |
外径 | 名义壁厚 | K、N、E、 J、T型(Types) | S、R、B 型 (Types) | K、N型 | E、 J、 T型 | S、R型 | B型 |
0.5 | 0.05-0.10 | 0.08-0.12 |
| 0Crl8Nil0Ti SUS304 SUS316 SUS316L SUS310S GH3030 GH3039 INCONEL600 INCOLOY800 | 0Crl8Nil0Ti SUS304 SUS316 SUS316L | Gh3030 GH3039 INCONEL600 INCOLOY800 | Gh3030 GH3039 INCONEL600 INCOLOY800 | 50 |
1.0 | 0.10-0.20 | 0.15-0.20 |
| 80 |
1.5 | 0.15-0.25 | 0.23-0.30 |
| 80 |
1.6 | 0.16-0.26 | 0.26-0.36 |
| 80 |
2.0 | 0.25-0.35 | 0.51-0.54 | 0.25-0.30 | 80 |
3.0 | 0.44 | 0.40-0.50 | 0.30-0.40 | 320 |
3.2 | 0.34 | 0.43-0.44 | 0.30-0.40 | 300 |
4.0 | 0.34-0.44 | 0.52-0.54 | 0.35-0.40 | 190 |
4.8 | 0.60 | 0.63-0.67 | 0.40-0.45 | 140 |
5.0 | 0.70-0.84 | 0.68-0.84 | 0.40-0.45 | 130 |
6.0 | 0.68-0.84 | 0.79-1.02 | 0.45-0.50 | 100 |
6.4 | 0.84-0.86 | 0.87-0.92 | 0.45-0.50 |
|
|
|
| 80 |
8.0 | 0.90-0.98 | 1.05-1.10 | 0.45-0.50 |
|
|
|
| 40 |
12.7 | 1.75-1.90 | 1.95-2.05x |
|
|
|
|
| 20 |
