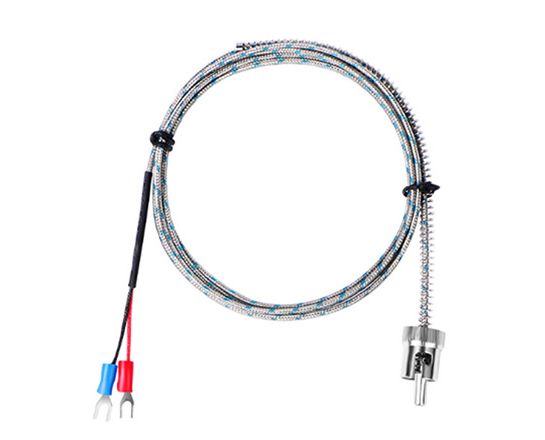

压簧热电偶

压簧热电偶

编号:SH2014010
型号:wWRET-01
类别:温度测量仪表 > 热电偶
品牌:慧邦仪表
厂商:慧邦仪表(上海)有限公司
在线咨询

全国热线

13901630519

1:概述
  压簧式热电偶通过压簧将热电偶端部与被测物的表面紧贴, 以提高测量的可靠性和准确性。压簧式固定热电偶与显示仪表等配套使用,可直接测量 0~600 ℃ 范围内的温度。 压簧式固定热电偶带有软性延长导线,可以自由弯曲,具有热响应时间小,使用方便等特点,适用于塑料挤 出机、轻纺、食品等工业。
2:结构原理
  WRET-01型压簧式固定热电偶的作用原理,分度特性及允许偏差,参比端(冷接点)温度补偿, 以及与 显示测量仪表的联接方法均与一般热电偶相同。 WRET-01型压簧式固定热电偶的结构如图所示,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。
3:安装方法
  WRET-01型压簧式固定热电偶的安装方法如图,所示,固定安装在被测物体上面,先将连接螺栓拧紧在被测 物体上,再将热电偶紧贴被测物,拧紧卡套螺钉,最后拧上锁紧卡套。
4:型号规格

型 号

分度号

测温范围 ℃

热响应时间 t0.5s

保护管材料

WRET-01

E

0-250

<5

不锈钢 1Cr18Ni9Ti

WRNT-01

K

0-600

<5

不锈钢 1Cr18Ni9Ti

规格

连接螺栓 l 2 mm

总长 Lmm

保护管 l 1 mm

000
1500
2000
2500
3000
3500
4000

30
30
30
30
30
30
30

35 或 70

1000
1500
2000
2500
3000
3500
4000

60
60
60
60
60
60
60
