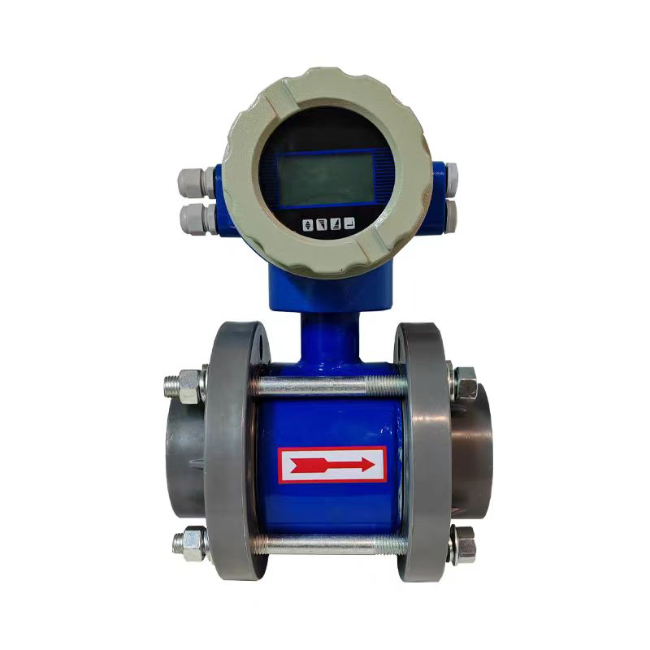

产品特点：采用了夹装式连接方式，小型化设计，使得传感器体积大为减小，适用DIN、ANSI、JIS法兰标准的连接尺寸，采用碳钢壳体喷涂高品质油漆。
应用场合：水泵测试.实验室测试.供热计量.
技术参数(Specifications)：
公称口径 | DN25-DN200mm |
公称压力 | DN25-DN50 ≤4.0MPa |
DN65-DN200 ≤1.6MPa | |
介质更高温度 | 聚全氟乙丙烯 (FEP或F46) <160℃ |
防护等级 | IP67、IP68（可选） |
环境温度 | -25℃～60℃ |
环境湿度 | 5%～95% |
功 耗 | 小于20W |
流 量 范 围 表
公称口径(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
下限流量(m3/h) | 0.8 | 1.4 | 2 | 3 | 5 | 7 | 10 | 15 | 25 | 45 |
上限流量(m3/h) | 16 | 28 | 40 | 60 | 100 | 140 | 200 | 300 | 500 | 900 |
外形尺寸及重量
公称口径 (mm) | 公称压力 (MPa) | 尺寸 (mm) | 重量 (kg)* | ||||
DN | PN | L | H1 | H2 | W | h | |
25 | 4.0 | 68 | 244 | 199 | 64 | 134 | 1.8 |
32 | 4.0 | 68 | 2.2 | ||||
40 | 4.0 | 78 | 262 | 217 | 82 | 152 | 2.6 |
50 | 4.0 | 100 | 280 | 235 | 100 | 170 | 4.2 |
65 | 4.0 | 100 | 293 | 248 | 113 | 183 | 5 |
80 | 4.0 | 120 | 310 | 265 | 130 | 200 | 6.0 |
100 | 1.6 | 130 | 336 | 291 | 156 | 226 | 9.5 |
125 | 1.6 | 150 | 360 | 315 | 180 | 250 | 12 |
150 | 1.6 | 170 | 396 | 351 | 210 | 336 | 15 |
200 | 1.6 | 200 | 446 | 401 | 266 | 336 | 20 |
